Какие бывают разъемы на звуковой карте в компьютере и для чего? Полное руководство

Звуковая карта является неотъемлемой частью компьютерной аудиосистемы, и понимание ее разъемов играет ключевую роль в обеспечении качественного звука. В этой статье мы рассмотрим различные типы разъемов, которые можно встретить на звуковых картах, а также их назначение и особенности подключения. Знание правильного использования этих разъемов поможет избежать проблем с совместимостью и обеспечит оптимальное звучание вашей аудиосистемы.

Встроенные звуковые карты

Все 3,5-миллиметровые разъемы для коннектора типа «джек» имеют цветовую маркировку. Изменение их функций, как правило, невозможно, поэтому для правильной работы системы необходимо подключить устройства в соответствии с назначением разъемов.

На встроенной звуковой карте обычно встречаются три разъема:

• Линейный вход – синий разъем для подключения внешних звуковых устройств, таких как CD-проигрыватель или электрогитара;
• Микрофонный вход – красный или розовый слот для подключения монофонического микрофона;
• Линейный выход – гнездо зеленого или салатного цвета для подключения акустических систем 2.0 или 2.1, а также наушников.

Поскольку звуковая карта интегрирована в материнскую плату, разъемы находятся на задней панели системного блока, обычно в нижней части. В ноутбуках и нетбуках имеется всего два разъема – стерео выход и микрофонный вход, которые располагаются на левом торце устройства. Они не имеют цветовой маркировки, но рядом с ними на корпусе нанесены схематические изображения подключаемых устройств, что упрощает их различение.

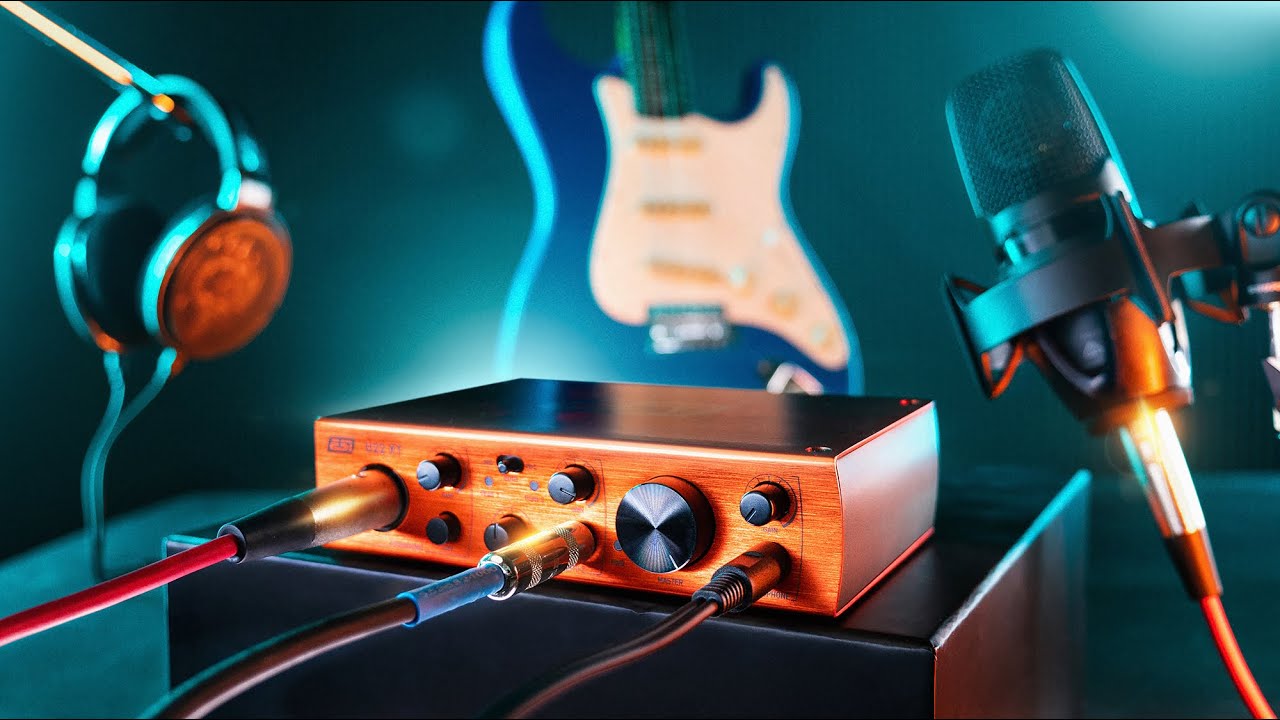

Внешняя звуковая карта: кому и зачем нужна? В чём разница между игровыми и звуковыми для записи?

Внешние устройства

На всех дискретных звуковых картах, как PCI, так и USB, можно встретить перечисленные выше разъемы. Однако их количество может достигать шести. Зачем это нужно?

Для подключения акустических систем с несколькими сателлитами, например, формата 5.1. Разъемы обозначаются следующим образом:

• Серый (Side) – для боковых колонок в системах 8.1;
• Черный – для задних колонок в квадросистемах;
• Салатовый или зеленый (Front) – для передних колонок в системах с четырьмя и более сателлитами;
• Оранжевый – для центрального динамика или сабвуфера в системах с шестью и более колонками.

Кроме того, на звуковой карте может быть программно управляемый порт Flex, обычно обозначаемый белым цветом. Если система поддерживает кодек AC’97 версии 2.3 и выше, при подключении устройства она запрашивает, как будет использоваться этот порт – для ввода или вывода звука и для какого типа оборудования. Однако аналоговые выходы не всегда удовлетворяют требования ценителей звука. Поэтому внешние звуковые карты могут иметь дополнительные порты:

• S/PDIF – цифровой интерфейс для подключения домашнего кинотеатра или мощной аудиосистемы. Существует два типа: оптический и коаксиальный.

• MIDI/gameport – разъем для подключения цифровых музыкальных инструментов или игровых контроллеров.

В более дорогих моделях звуковых карт количество определенных портов может превышать один, поэтому перед покупкой стоит ознакомиться с техническими характеристиками. Например, профессиональному музыканту может понадобиться несколько MIDI-портов для подключения сэмплера, секвенсора и синтезатора.

Интересные факты

Вот несколько интересных фактов о разъемах на звуковой карте в компьютере:

1. Разнообразие разъемов: Звуковые карты могут иметь различные разъемы, такие как 3.5 мм (мини-джек), RCA, оптический (TOSLINK) и XLR. Каждый из этих разъемов предназначен для определенных типов устройств: 3.5 мм используется для наушников и микрофонов, RCA — для подключения к аудиосистемам, оптический разъем обеспечивает передачу цифрового звука без потерь, а XLR часто используется в профессиональной аудиозаписи.

2. Многофункциональность: Некоторые звуковые карты имеют комбинированные разъемы, которые могут работать как с микрофонами, так и с инструментами. Это позволяет пользователям подключать различные устройства без необходимости в дополнительных адаптерах, что особенно удобно для музыкантов и звукорежиссеров.

3. Поддержка многоканального звука: Современные звуковые карты могут поддерживать многоканальный звук (например, 5.1 или 7.1), что требует наличия нескольких выходов. Это позволяет создавать объемное звучание при просмотре фильмов или игре в видеоигры, обеспечивая более погружающий опыт для пользователей.

Звуковые карты — для чего они нужны и какие бывают

В заключение

Может возникнуть вопрос: что произойдет, если неправильно подключить устройство к звуковой карте? Не стоит переживать: некоторые порты и разъемы физически несовместимы.

Если вы вставите 3,5-мм джек не в то гнездо, устройство просто не будет работать, или, в лучшем случае, квадросистема будет функционировать неправильно, перепутав задние и передние каналы. Не бойтесь: такая ошибка не приведет к поломке акустики или звуковой карты.

При сборке игрового компьютера рекомендую обратить внимание на мультимедийные звуковые карты. Зачем платить больше за функции, которые вам, скорее всего, не понадобятся? Вы можете ознакомиться с широким ассортиментом комплектующих с нужными характеристиками в этом популярном интернет-магазине.

Также рекомендую изучить материалы о разъемах на материнской плате, о сетевых картах с Wi-Fi для ПК и о расположении звуковой карты. Спасибо за ваше внимание, и до новых встреч на страницах этого блога! Не забудьте поделиться этой статьей в социальных сетях — буду очень благодарен.

С уважением, автор блога Андрей Андреев.

Типы разъемов на звуковых картах

Звуковые карты, как важный компонент компьютерной системы, оснащены различными разъемами, которые обеспечивают подключение аудиоустройств и позволяют пользователям получать качественный звук. В зависимости от назначения и типа звуковой карты, разъемы могут варьироваться, но основные из них можно выделить следующим образом:

Почему покупают дискретную аудио карту, если есть встроенная звуковая карта

1. 3.5 мм разъемы

Наиболее распространенные разъемы для подключения наушников, микрофонов и колонок. Обычно звуковые карты имеют несколько 3.5 мм разъемов, которые могут выполнять разные функции:

• Выход на наушники: используется для подключения наушников или внешних колонок. Часто обозначается зеленым цветом.
• Вход для микрофона: предназначен для подключения микрофонов. Обычно имеет розовый цвет.
• Линейный вход: используется для подключения внешних источников звука, таких как музыкальные инструменты или другие аудиоустройства. Обычно обозначается синим цветом.

2. RCA разъемы

RCA разъемы, также известные как тюльпаны, используются для передачи стереозвука и часто встречаются на более профессиональных звуковых картах. Они обычно имеют два разъема: один для левого канала (белый) и один для правого канала (красный). RCA разъемы обеспечивают высокое качество передачи звука и часто используются для подключения к аудиосистемам и телевизорам.

3. Оптический разъем (TOSLINK)

Оптический разъем, или TOSLINK, используется для передачи цифрового аудиосигнала через оптический кабель. Это позволяет избежать потерь качества звука, связанных с аналоговыми соединениями. Оптические разъемы часто применяются для подключения звуковых карт к внешним аудиоустройствам, таким как ресиверы и домашние кинотеатры.

4. MIDI разъемы

MIDI (Musical Instrument Digital Interface) разъемы предназначены для подключения музыкальных инструментов и контроллеров. Они позволяют передавать цифровые сигналы между устройствами, что делает их незаменимыми для музыкантов и композиторов, работающих с электронными инструментами и программным обеспечением для создания музыки.

5. USB разъемы

USB разъемы на звуковых картах могут использоваться для подключения внешних звуковых интерфейсов или аудиоустройств. Они обеспечивают высокую скорость передачи данных и могут поддерживать многоканальный звук. USB разъемы также часто используются для подключения внешних микрофонов и наушников с встроенными звуковыми картами.

6. HDMI разъемы

HDMI (High-Definition Multimedia Interface) разъемы позволяют передавать как видео, так и аудио сигналы через один кабель. На звуковых картах они могут использоваться для подключения к телевизорам и мониторам, обеспечивая высококачественный звук и изображение. HDMI разъемы становятся все более популярными в современных мультимедийных системах.

Каждый из этих разъемов выполняет свою уникальную функцию и позволяет пользователям настраивать аудиосистему в соответствии с их потребностями. Правильный выбор разъемов и их использование может значительно улучшить качество звука и расширить возможности аудиопроизводства.

Сравнение аналоговых и цифровых разъемов

Звуковые карты в компьютерах оснащены различными разъемами, которые можно разделить на две основные категории: аналоговые и цифровые. Каждая из этих категорий имеет свои особенности, преимущества и недостатки, которые важно учитывать при выборе оборудования для аудиосистемы.

Аналоговые разъемы предназначены для передачи звуковых сигналов в аналоговом формате. Наиболее распространенные типы аналоговых разъемов включают:

• 3.5 мм разъем (мини-джек) – это самый распространенный разъем для подключения наушников и микрофонов. Он используется в большинстве портативных устройств и компьютеров. Обычно на звуковых картах можно найти несколько таких разъемов, предназначенных для вывода стереозвука и подключения микрофона.
• 6.3 мм разъем (джек) – используется для подключения профессионального аудиооборудования, такого как гитары и микрофоны. Он обеспечивает более надежное соединение и лучшее качество звука по сравнению с 3.5 мм разъемом.
• RCA разъемы – часто используются для подключения аудиоустройств, таких как CD-плееры и усилители. RCA разъемы обычно идут в паре (красный и белый) для стереозвука и обеспечивают хорошее качество передачи сигнала.

Аналоговые разъемы имеют свои преимущества, такие как простота использования и широкая совместимость с различными устройствами. Однако они также подвержены помехам и потерям качества звука при передаче на большие расстояния.

Цифровые разъемы передают звуковые сигналы в цифровом формате, что позволяет избежать потерь качества и помех. Основные типы цифровых разъемов включают:

• Optical (TOSLINK) – оптический разъем, который использует световые сигналы для передачи данных. Он обеспечивает высокое качество звука и защищен от электромагнитных помех. Оптические разъемы часто используются для подключения к домашним кинотеатрам и аудиосистемам.
• Coaxial – коаксиальный цифровой разъем, который также передает звуковые сигналы в цифровом формате, но с использованием электрических сигналов. Он может обеспечить высокое качество звука, однако подвержен помехам, если не используется качественный кабель.
• USB – универсальный разъем, который может использоваться для подключения внешних звуковых карт и других аудиоустройств. USB разъемы обеспечивают высокую скорость передачи данных и могут поддерживать многоканальный звук.

Цифровые разъемы имеют явные преимущества в виде более высокого качества звука и меньшей подверженности помехам. Однако они могут требовать более сложного оборудования и настройки, что может быть не всегда удобно для пользователей.

В заключение, выбор между аналоговыми и цифровыми разъемами зависит от конкретных потребностей пользователя, типа используемого оборудования и желаемого качества звука. Понимание различий между этими разъемами поможет сделать правильный выбор при создании аудиосистемы.

Совместимость разъемов с различными устройствами

Совместимость разъемов на звуковой карте с различными устройствами является важным аспектом, который необходимо учитывать при выборе и использовании аудиоустройств. Звуковые карты могут иметь различные типы разъемов, и каждый из них предназначен для подключения определенных устройств. Рассмотрим основные разъемы и их совместимость.

1. 3.5 мм разъемы

Наиболее распространенные разъемы на звуковых картах – это 3.5 мм (миниджек) разъемы. Они используются для подключения наушников, микрофонов и акустических систем. Обычно звуковая карта имеет несколько таких разъемов, включая:

• Выход для наушников: Позволяет подключить наушники для прослушивания звука. Часто имеет усилитель для обеспечения качественного звучания.
• Вход для микрофона: Используется для подключения микрофонов, что позволяет записывать звук или использовать голосовые команды.
• Линейный вход: Предназначен для подключения внешних аудиоустройств, таких как музыкальные инструменты или другие источники звука.

2. RCA разъемы

RCA разъемы, также известные как тюльпаны, часто используются для подключения аудиоустройств, таких как DVD-плееры, телевизоры и стереосистемы. Звуковые карты могут иметь RCA выходы для передачи стереозвука. Эти разъемы обеспечивают качественную передачу сигнала и часто используются в профессиональных аудиосистемах.

3. Оптические разъемы (TOSLINK)

Оптические разъемы, или TOSLINK, предназначены для передачи цифрового аудиосигнала через оптический кабель. Они обеспечивают высококачественную передачу звука без потерь и помех. Оптические разъемы часто используются для подключения звуковых карт к ресиверам и домашним кинотеатрам, что позволяет получить качественный звук при воспроизведении фильмов и музыки.

4. USB разъемы

Некоторые звуковые карты имеют USB разъемы, которые позволяют подключать их к компьютерам и другим устройствам. USB-звуковые карты могут быть внешними и внутренними. Внешние USB-звуковые карты удобны для использования с ноутбуками и могут обеспечивать высокое качество звука, а также поддержку различных аудиоформатов.

5. MIDI разъемы

MIDI (Musical Instrument Digital Interface) разъемы используются для подключения музыкальных инструментов, таких как синтезаторы и MIDI-клавиатуры. Они позволяют передавать музыкальные данные между устройствами, что делает их незаменимыми для музыкантов и композиторов.

При выборе звуковой карты важно учитывать, какие устройства вы планируете подключать, и какие разъемы вам понадобятся. Совместимость разъемов с различными устройствами может существенно повлиять на качество звука и удобство использования вашей аудиосистемы.
