Роутер стал неотъемлемой частью нашей повседневной жизни, обеспечивая беспроводное подключение к интернету в домах и офисах. Однако многие пользователи не задумываются о том, из чего состоит этот незаменимый девайс и какие компоненты скрываются под его крышкой. В данной статье мы подробно рассмотрим устройство роутера, его внутренние элементы и их функции, а также выясним, чем отличаются обычные и портативные роутеры. Понимание конструкции роутера поможет вам лучше ориентироваться в выборе оборудования и оптимизации его работы, что, в свою очередь, повысит качество интернет-соединения.
Принципиальная схема маршрутизатора

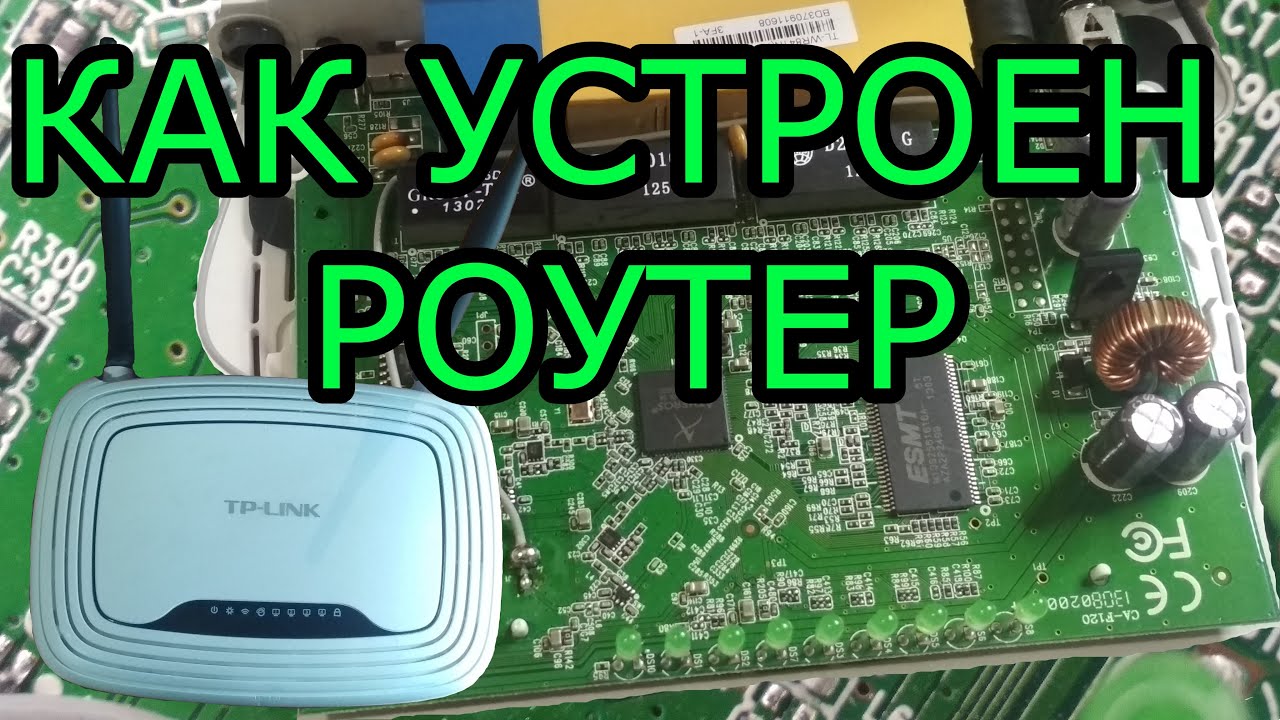

Беспроводной Wi-Fi роутер — это сложное электронное устройство, состоящее из множества компонентов. Рассмотрим основные элементы стандартного маршрутизатора:
- Печатная плата — основа, на которой размещаются все остальные элементы устройства.
- Оперативная память — хранит временные данные, включая пакеты, которые отправляются перед передачей получателю.
- Флеш-память — постоянное запоминающее устройство роутера, где хранятся таблицы маршрутизации, прошивка, настройки и другие важные данные.
- Блок питания — обеспечивает электрической энергией все компоненты устройства. В некоторых случаях он может быть вынесен за пределы корпуса в виде отдельного модуля.
- Процессор коммутатора — отвечает за корректное распределение входящих пакетов данных.
- Процессор точки доступа Wi-Fi — управляет работой антенны и другими компонентами, задействованными в беспроводной передаче.
- Блоки усиления сигнала — усиливают сигнал перед его передачей через антенну или по кабелю.
- Антенна — передает данные «по воздуху» пользователям. В роутере может быть несколько антенн, как встроенных, так и внешних.
- Блок портов — здесь расположены разъемы для подключения USB, LAN и Ethernet-кабелей, обычно находящиеся на задней панели устройства.
Особенности конструкции
Для организации параллельного информационного потока на каждый канал требуется один передатчик и один приемник. Wi-Fi сигналы используют два частотных диапазона: 2.4 и 5 ГГц, применяемые в различных версиях протокола. Современные маршрутизаторы обычно работают в мультидиапазонном режиме и поддерживают все доступные частоты, что подразумевает наличие как минимум двух передатчиков и приемников.
Более продвинутые устройства могут быть оснащены тремя приемниками и передатчиками. Хотя такие модели стоят немного дороже, их конструктивные особенности позволяют эффективно улавливать даже слабые сигналы, что особенно важно в условиях помех или при наличии серьезных препятствий на пути радиоволн.
Высокая пропускная способность достигается благодаря фазовому сдвигу сигнала: приемники и передатчики работают не одновременно, а поочередно. Это позволяет достигать скорости передачи данных до 450 Мбит/с. Более подробно о работе Wi-Fi роутера можно узнать здесь.
Схема портативного или карманного беспроводного маршрутизатора аналогична описанной выше. Однако в большинстве случаев в нее добавляется аккумулятор, что позволяет использовать устройство в любом месте.
В том числе и на природе – не дайте друзьям из социальных сетей упустить момент, когда вы наслаждаетесь пикником с шашлыком и отличным напитком!
Поскольку портативные роутеры имеют меньшие размеры, их производство требует более точных технологий. Это отражается на стоимости – карманный маршрутизатор с аналогичными характеристиками почти всегда будет дороже.
Если вас интересует, сколько стоят такие устройства, вы найдете широкий ассортимент маршрутизаторов в различных ценовых категориях в этом популярном магазине.
Также вам могут быть интересны статьи о типах роутеров (завтра на блоге) и о том, как выглядит роутер. Буду признателен всем, кто поделится этой публикацией в социальных сетях. До завтра!
С уважением, автор блога Андрей Андреев.
| Компонент | Описание | Функция |
|---|---|---|
| Процессор | Центральный процессор (CPU) | Обработка данных и управление устройством |
| Оперативная память | RAM (Random Access Memory) | Временное хранение данных для быстрого доступа |
| Память | Флеш-память (Flash Memory) | Хранение прошивки и настроек роутера |
| Сетевой интерфейс | Ethernet-порты и Wi-Fi модуль | Подключение к сети и передача данных |
| Антенны | Внешние или внутренние антенны | Увеличение радиуса действия Wi-Fi сигнала |
| Блок питания | Источник питания роутера | Обеспечение электроэнергией всех компонентов |
| Охлаждение | Радиаторы или вентиляторы | Предотвращение перегрева устройства |
| Порты USB | USB-порты | Подключение внешних устройств (например, HDD) |
| Индикаторы | Светодиоды | Отображение состояния устройства и соединений |
Интересные факты
Вот несколько интересных фактов о том, из чего состоит роутер и что находится внутри:
-
Процессор и память: Внутри роутера находится процессор, который отвечает за обработку данных и управление сетевыми функциями. Обычно это специализированные чипы, оптимизированные для обработки сетевых пакетов. Кроме того, роутеры оснащены оперативной памятью (RAM) и флеш-памятью для хранения прошивки и конфигурационных данных.
-
Сетевые интерфейсы: Роутеры имеют различные сетевые интерфейсы, такие как Ethernet-порты и Wi-Fi-антенны. Ethernet-порты обеспечивают проводное соединение, в то время как антенны (внутренние или внешние) отвечают за беспроводную связь. Некоторые современные роутеры могут иметь несколько антенн для улучшения качества сигнала и увеличения диапазона.
-
Системы охлаждения: Внутри роутера могут быть установлены системы охлаждения, такие как радиаторы или вентиляторы, особенно в более мощных моделях. Это необходимо для предотвращения перегрева компонентов, так как роутеры могут работать круглосуточно и обрабатывать большие объемы данных. Некоторые роутеры имеют даже специальные технологии для управления температурой, чтобы обеспечить стабильную работу.
Основные компоненты роутера
Роутер – это сложное устройство, которое выполняет множество функций для обеспечения связи между различными сетями. Внутри роутера находятся несколько ключевых компонентов, каждый из которых играет важную роль в его работе.
1. Процессор (ЦП)
Процессор роутера, или центральный процессор (ЦП), отвечает за выполнение всех вычислительных задач. Он обрабатывает данные, поступающие от подключенных устройств, и управляет маршрутизацией трафика. Современные роутеры могут иметь многоядерные процессоры, что позволяет им обрабатывать большие объемы данных и обеспечивать высокую скорость передачи информации.
2. Оперативная память (ОЗУ)
Оперативная память используется для временного хранения данных и инструкций, необходимых для работы роутера. Чем больше объем ОЗУ, тем больше данных роутер может обрабатывать одновременно, что особенно важно для многопользовательских сетей и при использовании ресурсоемких приложений.
3. Постоянная память (Флеш-память)
Флеш-память служит для хранения операционной системы роутера и его конфигурационных файлов. Она позволяет сохранять настройки даже при отключении устройства от сети. Объем флеш-памяти может варьироваться, но для современных роутеров он обычно составляет от 4 до 32 МБ.
4. Сетевые интерфейсы
Роутеры имеют различные сетевые интерфейсы, которые позволяют им подключаться к другим устройствам и сетям. Это могут быть Ethernet-порты для проводного подключения, а также беспроводные адаптеры для Wi-Fi. В зависимости от модели, роутер может поддерживать различные стандарты связи, такие как 802.11ac или 802.11ax (Wi-Fi 6).
5. Антенны
Антенны роутера обеспечивают беспроводную связь с подключенными устройствами. Они могут быть встроенными или внешними, и их количество и качество напрямую влияют на радиус действия и стабильность беспроводного сигнала. Некоторые роутеры имеют технологии MIMO (Multiple Input Multiple Output), что позволяет одновременно передавать и принимать несколько потоков данных, улучшая производительность сети.
6. Системы охлаждения
Роутеры, особенно мощные модели, могут выделять значительное количество тепла. Для предотвращения перегрева в них могут быть установлены системы охлаждения, такие как вентиляторы или радиаторы. Это особенно важно для обеспечения стабильной работы устройства при высокой нагрузке.
7. Питание
Роутеры могут получать питание как от стандартной электросети, так и через PoE (Power over Ethernet), что позволяет передавать электричество и данные по одному кабелю. Это удобно для установки роутеров в труднодоступных местах.
Каждый из этих компонентов играет свою уникальную роль в обеспечении функциональности роутера, и их взаимодействие позволяет устройству эффективно выполнять свои задачи по маршрутизации и управлению сетевым трафиком.
Типы роутеров и их внутреннее устройство
Роутеры являются ключевыми устройствами в современных сетях, обеспечивая связь между различными устройствами и интернетом. Существует несколько типов роутеров, включая домашние, корпоративные и мобильные, каждый из которых имеет свои особенности и внутреннее устройство.
Внутри роутера можно выделить несколько основных компонентов, которые обеспечивают его функциональность:
- Процессор (ЦП): Это «мозг» роутера, который отвечает за обработку данных и выполнение всех вычислительных задач. Современные роутеры могут иметь многоядерные процессоры, что позволяет им обрабатывать несколько потоков данных одновременно.
- Оперативная память (ОЗУ): ОЗУ используется для временного хранения данных и программ, которые необходимы для работы роутера. Чем больше объем оперативной памяти, тем больше устройств может одновременно подключаться к роутеру без потери производительности.
- Постоянная память (Флеш-память): В этой памяти хранится операционная система роутера и его настройки. Флеш-память позволяет обновлять прошивку устройства, что важно для обеспечения безопасности и добавления новых функций.
- Сетевые интерфейсы: Роутеры имеют несколько портов для подключения к другим устройствам. Это могут быть как проводные интерфейсы (Ethernet-порты), так и беспроводные (Wi-Fi). Беспроводные интерфейсы используют антенны для передачи и приема сигналов.
- Системы охлаждения: Для предотвращения перегрева роутеров, особенно в моделях с высокой производительностью, используются системы охлаждения. Это могут быть как пассивные радиаторы, так и активные вентиляторы.
- Блок питания: Обеспечивает питание всех компонентов роутера. Некоторые модели могут поддерживать PoE (Power over Ethernet), что позволяет получать питание через Ethernet-кабель.
Каждый из этих компонентов играет важную роль в работе роутера. Например, процессор и оперативная память определяют, насколько быстро роутер может обрабатывать данные и управлять подключениями, в то время как сетевые интерфейсы обеспечивают физическую связь с другими устройствами.
В зависимости от типа роутера, его внутреннее устройство может варьироваться. Например, домашние роутеры часто имеют меньшее количество портов и менее мощные процессоры по сравнению с корпоративными моделями, которые могут поддерживать большое количество подключений и высокую скорость передачи данных.
Таким образом, понимание внутреннего устройства роутера и его компонентов помогает лучше осознать, как работает сеть и какие факторы влияют на производительность и надежность соединения.
Технологии, используемые в роутерах
Процессоры и архитектура
Современные роутеры оснащены мощными процессорами, которые обеспечивают высокую скорость обработки данных и выполнение множества задач одновременно. Обычно используются многопоточные процессоры с архитектурой ARM или MIPS, которые способны обрабатывать несколько потоков данных одновременно, что критично для обеспечения стабильного соединения при высокой нагрузке. Частота работы процессоров варьируется от 400 МГц до 1 ГГц и выше, что напрямую влияет на производительность устройства.
Оперативная и постоянная память
Роутеры содержат оперативную память (RAM) и постоянную память (Flash). Оперативная память используется для временного хранения данных и выполнения программ, в то время как Flash-память служит для хранения прошивки и конфигурационных файлов. Объем оперативной памяти в современных роутерах может достигать 512 МБ и более, что позволяет поддерживать множество подключенных устройств и выполнять сложные сетевые задачи. Flash-память обычно составляет от 4 до 32 МБ, в зависимости от модели роутера.
Сетевые интерфейсы
Роутеры имеют различные сетевые интерфейсы, которые обеспечивают подключение к интернету и локальной сети. Основные типы интерфейсов включают Ethernet-порты, которые могут поддерживать скорости до 1 Гбит/с, и беспроводные интерфейсы, такие как Wi-Fi, работающие по стандартам 802.11ac или 802.11ax (Wi-Fi 6). Беспроводные интерфейсы обеспечивают связь с мобильными устройствами и ноутбуками, а также могут поддерживать технологии MU-MIMO и Beamforming для улучшения качества сигнала.
Антенны
Антенны играют ключевую роль в качестве беспроводной связи роутера. Они могут быть встроенными или внешними и обеспечивают передачу и прием радиосигналов. Современные роутеры могут иметь несколько антенн, что позволяет использовать технологии MIMO (Multiple Input Multiple Output) для увеличения пропускной способности и улучшения качества соединения. Некоторые модели также поддерживают диапазоны 2.4 ГГц и 5 ГГц, что позволяет оптимизировать работу сети в зависимости от условий.
Системы охлаждения
Поскольку роутеры могут работать под высокой нагрузкой, системы охлаждения становятся важным аспектом их конструкции. Многие модели оснащены радиаторами или вентиляторами, которые помогают предотвратить перегрев. Это особенно актуально для высокопроизводительных роутеров, которые могут работать круглосуточно и обрабатывать большие объемы данных.
Безопасность и шифрование
Современные роутеры включают в себя аппаратные и программные средства для обеспечения безопасности сети. Это может включать встроенные брандмауэры, поддержку VPN, а также технологии шифрования, такие как WPA3, которые защищают данные пользователей от несанкционированного доступа. Некоторые модели также предлагают функции родительского контроля и управления доступом, что позволяет пользователям настраивать уровень безопасности в зависимости от своих потребностей.
