Слот PCI-e x1 является важным компонентом современных материнских плат, обеспечивая возможность подключения различных периферийных устройств и расширительных карт. В данной статье мы подробно рассмотрим, что такое слот PCI-e x1, его основные параметры, скорость передачи данных и количество таких слотов, которые могут быть установлены на компьютере. Понимание функциональности и особенностей этого разъема поможет пользователям оптимально использовать свои системы и выбирать подходящие компоненты для расширения возможностей компьютера.
Что такое PCI Express и зачем он нужен
В начале 2000-х годов, когда традиционная шина PCI перестала удовлетворять требованиям к скорости передачи данных, на её место пришёл стандарт PCI Express. Главное отличие заключается в том, что вместо общего канала для всех устройств каждое устройство получает свою собственную выделенную линию связи с контроллером.
Разъёмы PCI-E имеют различные физические характеристики, такие как количество контактов (линий) и длина. Наиболее популярные варианты включают x1, x4, x8 и x16. Чем больше линий, тем выше пропускная способность.
Скорость передачи данных в актуальных версиях
Стандарт продолжает эволюционировать, и с каждой новой версией скорость передачи данных увеличивается. Для слота x1 ситуация выглядит следующим образом:
- PCI-E 2.0 — 500 МБ/с (устарел, но всё ещё встречается)
- PCI-E 3.0 — 984 МБ/с (наиболее распространённый вариант)
- PCI-E 4.0 — 1.969 ГБ/с (используется в современных системах)
- PCI-E 5.0 — 3.938 ГБ/с (применяется на новейших материнских платах)
На практике скорости, обеспечиваемые PCI-E 3.0 x1, достаточно для большинства периферийных устройств, не требующих передачи гигабайтных объёмов данных.
| Параметр | Описание | Применение |
|---|---|---|
| Форм-фактор | Компактный слот, ширина 25 мм, длина 56 мм | Для установки малогабаритных карт |
| Пропускная способность | До 1 Гбит/с (с учетом версии PCIe) | Подключение сетевых карт, звуковых карт |
| Количество линий | 1 линия PCIe | Используется для низкоскоростных устройств |
Интересные факты
Вот несколько интересных фактов о слоте PCI-e x1:
-
Минимальная пропускная способность: Слот PCI-e x1 имеет одну линию передачи данных, что обеспечивает теоретическую максимальную пропускную способность до 1 Гбит/с (или 250 МБ/с) на одну линию. Это делает его идеальным для устройств, которые не требуют высокой скорости передачи данных, таких как сетевые карты, звуковые карты и некоторые типы накопителей.
-
Гибкость в использовании: Несмотря на свою компактность, слоты PCI-e x1 могут быть использованы для подключения различных устройств, включая адаптеры Wi-Fi, USB-контроллеры и даже некоторые видеокарты (хотя для последних предпочтительнее использовать слоты x16). Это позволяет пользователям расширять функциональность своих систем без необходимости замены материнской платы.
-
Совместимость с другими слотами: Слоты PCI-e x1 могут быть вставлены в более крупные слоты, такие как PCI-e x4, x8 и x16. Это означает, что вы можете использовать устройства с интерфейсом x1 в более широких слотах, что обеспечивает большую гибкость при конфигурации системы и позволяет эффективно использовать доступные ресурсы материнской платы.
Что подключают в PCI-E x1 сегодня
Этот незаметный разъем выполняет множество функций:
- Сетевые адаптеры (Wi-Fi и Ethernet)
- Звуковые устройства (от базовых до полупрофессиональных)
- Контроллеры дополнительных интерфейсов (USB, SATA, COM)
- Видеозахватные карты для трансляций
- ТВ-тюнеры и FM-радиоприемники
- SSD через адаптеры (с ограничениями по скорости)
Также с помощью адаптеров M.2 to PCI-E x1 можно подключать современные NVMe накопители, хотя их производительность будет ограничена пропускной способностью этого слота.
Практические тонкости, о которых стоит знать
При использовании слотов PCI-E x1 учтите несколько важных аспектов, которые помогут сэкономить время и избежать лишних нервов:
- Проверяйте версию шины — скорость работы слота x1 зависит от материнской платы. Слоты, подключенные напрямую к процессору, обычно работают на максимальной скорости (PCI-E 4.0/5.0), в то время как те, что подключены через чипсет, функционируют на версии 3.0. Эту информацию можно найти в спецификациях вашей материнской платы.
- Обратите внимание на расположение — нижний слот x1 часто находится близко к корпусу. Устройства с крупными кулерами или нестандартными платами могут не поместиться.
- Используйте адаптеры разумно — с помощью M.2 to PCI-E x1 можно подключить современный NVMe SSD, но его скорость будет ограничена 1 ГБ/с вместо потенциальных 3-7 ГБ/с. Это не оптимальный вариант для системы или игр, но для хранения данных вполне приемлемо.
- Следите за температурой — устройства в слотах x1 часто оказываются в «воздушной тени» от видеокарты. Если вы заметили нестабильную работу, проверьте температуру компонентов с помощью HWiNFO или аналогичной программы.
Также учтите, что многие современные материнские платы сокращают количество слотов x1, заменяя их на дополнительные M.2 или оставляя пустое пространство. Поэтому, если вы планируете обновление, обязательно проверьте наличие и расположение этих слотов заранее.
Совместимость и практическое использование
Устройство PCI-E x1 можно установить в любой слот большего размера (x4, x8, x16) благодаря обратной совместимости. Однако карта x4 не поместится в слот x1 из-за перегородки.
Важно отметить, что на некоторых материнских платах использование определённых слотов может блокировать другие. Например, если в основном слоте x16 установлена видеокарта, один из слотов x1 может стать недоступным.
Количество слотов x1 на материнской плате обычно варьируется от 2 до 4 в зависимости от модели и ценового сегмента. На компактных платах формата mATX может быть всего один слот.

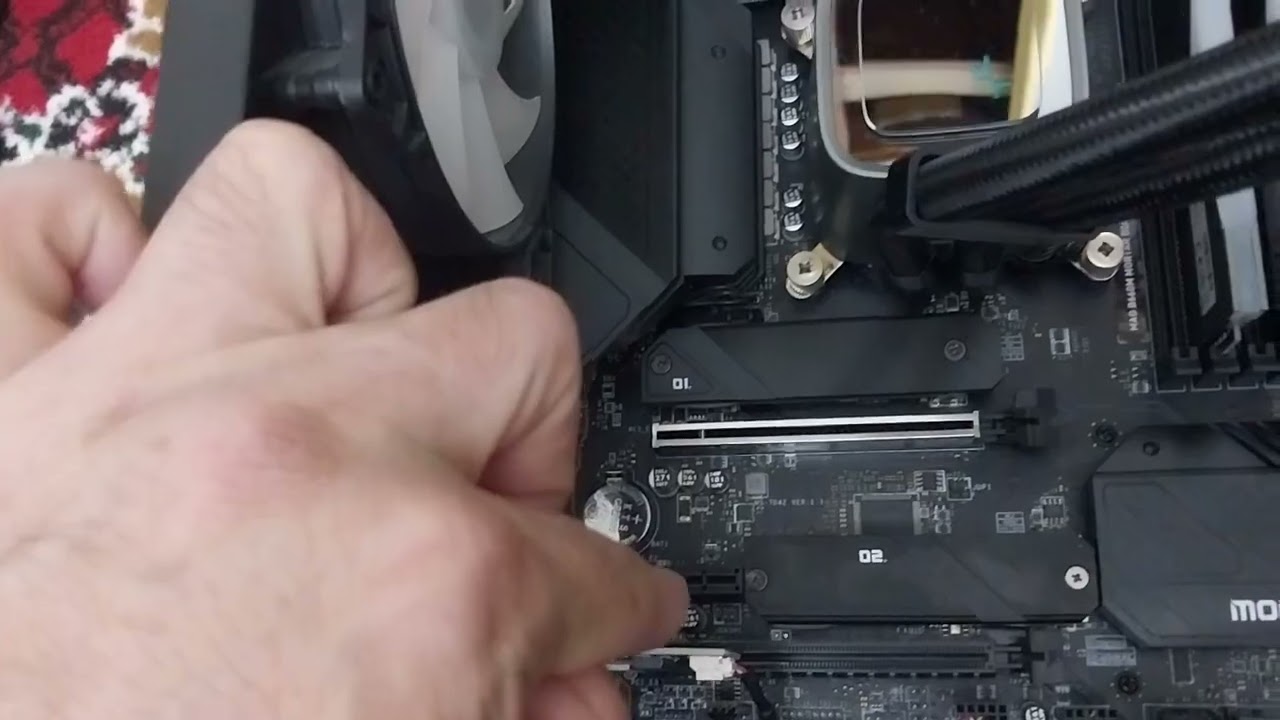

При выборе устройств для слотов x1 стоит учитывать, что они могут быть перекрыты крупной видеокартой. В таких случаях рекомендуется искать низкопрофильные (low-profile) версии плат расширения или использовать гибкие удлинители.
Для более детального изучения темы советую ознакомиться со статьями «Чем отличается PCI от PCI E» и «Все разъемы на материнской плате».
Несмотря на появление более быстрых стандартов, PCI-E x1 продолжает оставаться актуальным и востребованным интерфейсом для расширения возможностей компьютера.
Преимущества и недостатки слота PCI-e x1
Слот PCI-e x1 (Peripheral Component Interconnect Express) представляет собой один из типов разъемов, используемых для подключения различных расширительных карт к материнской плате компьютера. Он имеет свои преимущества и недостатки, которые стоит рассмотреть более подробно.
Преимущества слота PCI-e x1:
- Компактность: Слот PCI-e x1 занимает меньше места на материнской плате по сравнению с другими слотами, такими как PCI-e x16. Это позволяет устанавливать большее количество карт в систему, что особенно полезно в компактных корпусах.
- Энергоэффективность: Устройства, подключаемые через слот PCI-e x1, обычно потребляют меньше энергии, что может быть важным фактором для сборок, ориентированных на низкое энергопотребление.
- Поддержка различных устройств: Слот PCI-e x1 может использоваться для подключения множества различных устройств, таких как сетевые карты, звуковые карты, контроллеры USB и другие периферийные устройства, что делает его универсальным решением.
- Совместимость: Большинство современных материнских плат поддерживают слоты PCI-e x1, что обеспечивает широкую совместимость с различными компонентами и устройствами.
Недостатки слота PCI-e x1:
- Ограниченная пропускная способность: Слот PCI-e x1 имеет меньшую пропускную способность по сравнению с более широкими слотами, такими как PCI-e x4 или PCI-e x16. Это может стать узким местом для устройств, требующих высокой скорости передачи данных, таких как видеокарты или высокоскоростные сетевые адаптеры.
- Не все устройства совместимы: Некоторые современные устройства могут требовать более широких слотов для полноценной работы, что ограничивает использование слота PCI-e x1 для определенных задач.
- Меньшая производительность: Для задач, требующих высокой производительности, использование слота PCI-e x1 может привести к снижению общей производительности системы, особенно если в системе установлены устройства, требующие более высокой пропускной способности.
Таким образом, слот PCI-e x1 имеет свои плюсы и минусы, и его выбор зависит от конкретных потребностей пользователя и задач, которые он собирается решать с помощью подключаемых устройств.
Сравнение с другими слотами PCI-e
Слоты PCI-e (Peripheral Component Interconnect Express) являются стандартом для подключения различных компонентов к материнской плате компьютера. Они бывают разных форматов, включая x1, x4, x8 и x16, и каждый из них имеет свои особенности и предназначение.
Слот PCI-e x1 является самым компактным вариантом среди всех слотов PCI-e. Он имеет одну линию передачи данных, что ограничивает его пропускную способность до 1 Гбит/с на каждую линию. Это делает его идеальным для подключения устройств, которые не требуют высокой скорости передачи данных, таких как сетевые карты, звуковые карты и некоторые типы SSD. В отличие от него, слот PCI-e x16, который имеет 16 линий, обеспечивает значительно более высокую пропускную способность, что делает его предпочтительным для графических карт и других высокопроизводительных устройств.
Слот PCI-e x4, в свою очередь, занимает промежуточное положение между x1 и x16. Он имеет 4 линии передачи данных и может использоваться для подключения более требовательных устройств, таких как RAID-контроллеры и высокоскоростные SSD. Однако, несмотря на свою большую пропускную способность по сравнению с x1, слот x4 все еще не может обеспечить ту же производительность, что и x16, что делает его менее подходящим для задач, требующих максимальной скорости.
Важно отметить, что слоты PCI-e обратно совместимы. Это означает, что устройство, предназначенное для работы в слоте x1, может быть установлено в слот x4 или x16, но не наоборот. Однако, в этом случае устройство будет работать с ограниченной пропускной способностью, соответствующей его собственному формату.
При выборе слота для подключения устройства необходимо учитывать его требования к пропускной способности. Например, если вы планируете использовать сетевую карту, то слот PCI-e x1 будет более чем достаточен. Однако для графической карты или высокоскоростного SSD лучше выбрать слот x16 или x4 соответственно, чтобы избежать узких мест в производительности.
Таким образом, понимание различий между слотами PCI-e x1, x4 и x16 позволяет пользователям более эффективно планировать конфигурацию своего компьютера и оптимизировать производительность системы в зависимости от конкретных задач и требований подключаемых устройств.
Будущее технологий PCI Express
Технология PCI Express (PCIe) продолжает эволюционировать, предлагая все более высокие скорости передачи данных и улучшенные возможности для подключения различных устройств. С каждым новым поколением PCIe увеличивается пропускная способность, что позволяет использовать более мощные компоненты и улучшать общую производительность системы.
На сегодняшний день стандарт PCIe прошел несколько итераций, начиная с PCIe 1.0 и заканчивая PCIe 5.0 и 6.0, которые обеспечивают значительно более высокие скорости передачи данных. Например, PCIe 4.0 предлагает скорость до 64 Гбит/с, а PCIe 5.0 — до 128 Гбит/с. Это открывает новые горизонты для таких технологий, как графические карты, SSD-накопители и сетевые адаптеры, которые требуют высокой пропускной способности для эффективной работы.
Слот PCIe x1, хотя и имеет меньшую пропускную способность по сравнению с другими слотами, такими как x4, x8 и x16, все же играет важную роль в системе. Он идеально подходит для подключения менее требовательных устройств, таких как звуковые карты, сетевые адаптеры и контроллеры USB. В будущем ожидается, что производители будут продолжать разрабатывать новые устройства, которые смогут эффективно использовать возможности слотов PCIe x1, обеспечивая при этом стабильную работу и высокую производительность.
Кроме того, с развитием технологий виртуализации и облачных вычислений, слоты PCIe x1 могут стать важными компонентами в серверах и рабочих станциях, где требуется подключение множества периферийных устройств. Это может привести к увеличению спроса на такие слоты, а также к разработке новых адаптеров и карт, которые смогут использовать их потенциал.
В заключение, будущее технологий PCI Express, включая слот PCIe x1, выглядит многообещающе. С увеличением скорости передачи данных и развитием новых технологий, таких как 5G и искусственный интеллект, слоты PCIe будут продолжать играть ключевую роль в обеспечении эффективной работы современных компьютерных систем.
